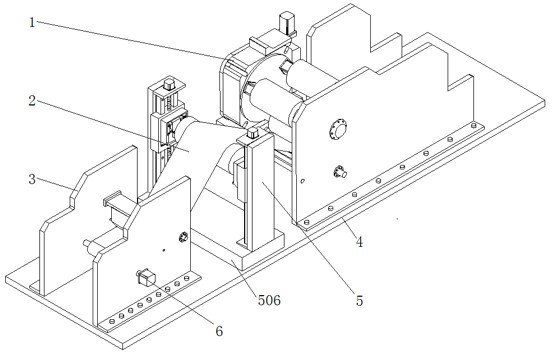

一種可制備復雜微結構的納米壓印裝置
一種可制備復雜微結構的納米壓印裝置，首先放卷輥放出襯底，涂膠輥將光刻膠涂在襯底上，將襯底傳送到壓印裝置下方，加熱輥將光刻膠加熱到玻璃化溫度，壓印輥一進行壓印，然后固化，之后通過刻蝕裝置清除殘余層，襯底再次回到壓印裝置下方，再進行加熱，旋轉盤將壓印輥二轉至第一次壓印后的光刻膠上方，壓印輥二進行壓印，壓印輥二壓印完成后,重復以上步驟至壓印輥三壓印完成后，再將得到的復雜微結構的襯底通過收卷輥收集起來。本發明通過多輥壓印制備復雜微結構，能夠在較低成本下快速有效的制備復雜微納結構，方法簡單，裝置及加工實現成本相對較低，且制備圖案精度較高，減少了誤差，避免了對襯底上圖案和模板損傷及更換模板成本問題。
長春工業大學
授權發明
