一種用于雙光子聚合加工的三維橢圓運動工作臺

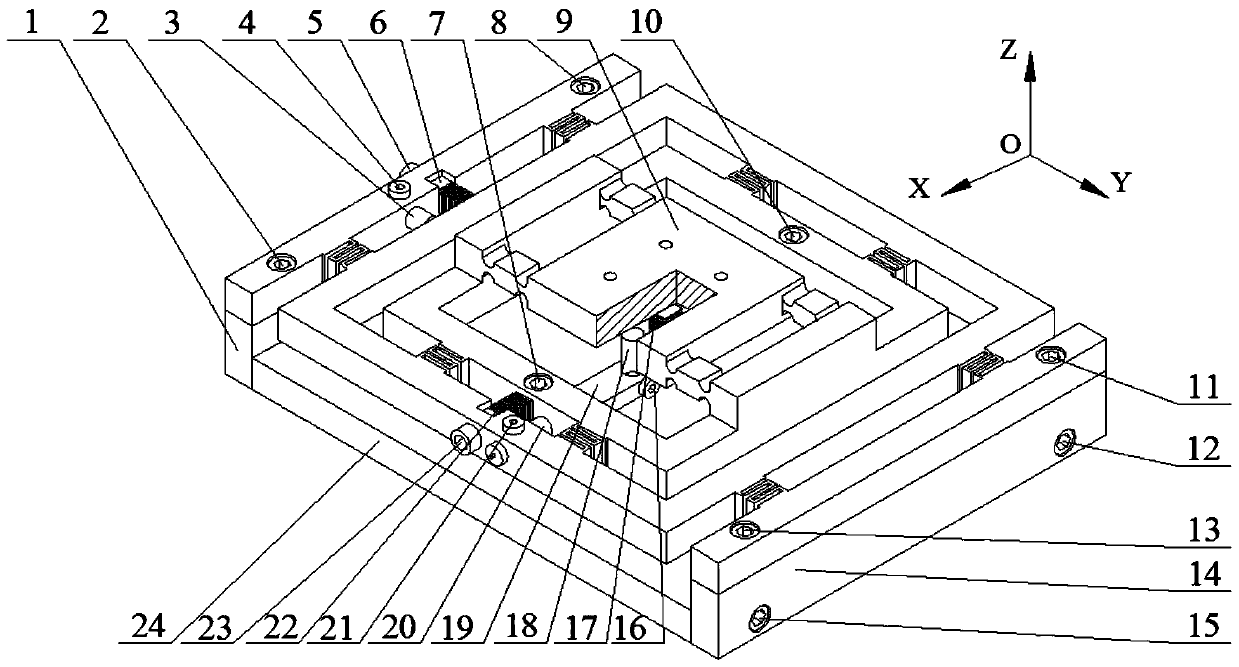

本發明涉及一種用于雙光子聚合加工的三維橢圓運動工作臺，屬于超精密加工領域。由X向、Y向、Z向三個壓電疊堆驅動具有柔性鉸鏈結構的工作臺，可實現X、Y、Z三個方向的微動，三個壓電疊堆分別由預緊螺釘進行預緊，工作臺的各個方向由單獨的壓電疊堆驅動，避免了其他方向運動對該驅動方向的擾動；對三個壓電疊堆通以頻率相同而相位差不為零的驅動信號，可以實現工作臺在空間的二維橢圓運動或三維橢圓運動，通過控制橢圓運動參數，可調整橢圓的方位和大小，工作臺X向、Y向的柔性鉸鏈采用直梁式鉸鏈?zhǔn)孜蚕噙B組合而成；本發明涉及的工作臺加工簡單，體積較小且有較好的載物空間，可實現高頻、連續的三維橢圓運動。
