一種具有位姿粗精調整功能的空間滑索雙并聯云臺

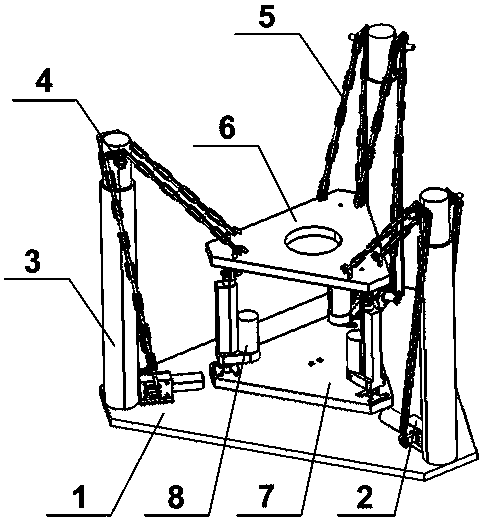

本發明涉及一種具有位姿粗精調整功能的空間滑索雙并聯云臺,屬于一種空間滑索雙并聯云臺。帶滑輪組的電機固定在三角形靜平臺上,立柱分別固定在靜平臺的三個角上,滑輪組分別固定在立柱頂端兩側,6根滑索分別從電機輸出軸繞至立柱頂端滑輪組、并與云臺上平面的上表面掛鉤相連接,云臺上平面與下平面采用電動缸連接,該電動缸與上平面采用球鉸鏈連接,該電動缸通過缸座與云臺下平面固定連接。優點是結構新穎,實現了位置和姿態的粗精調整,從而達到機構運動要求,擴大了系統工作空間,有效的提高了系統定位精度及可靠性。
長春工業大學
授權發明
