輸電鐵塔主材角鋼軸力與彎矩協調加載裝置及測量方法

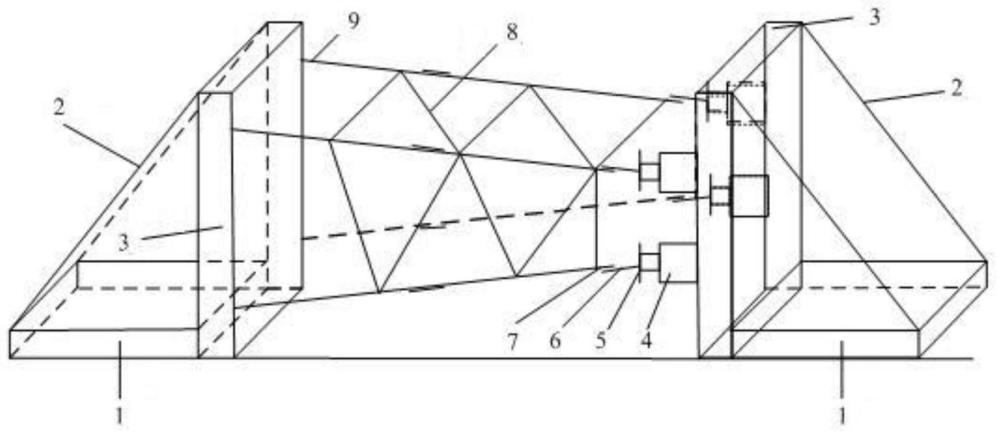

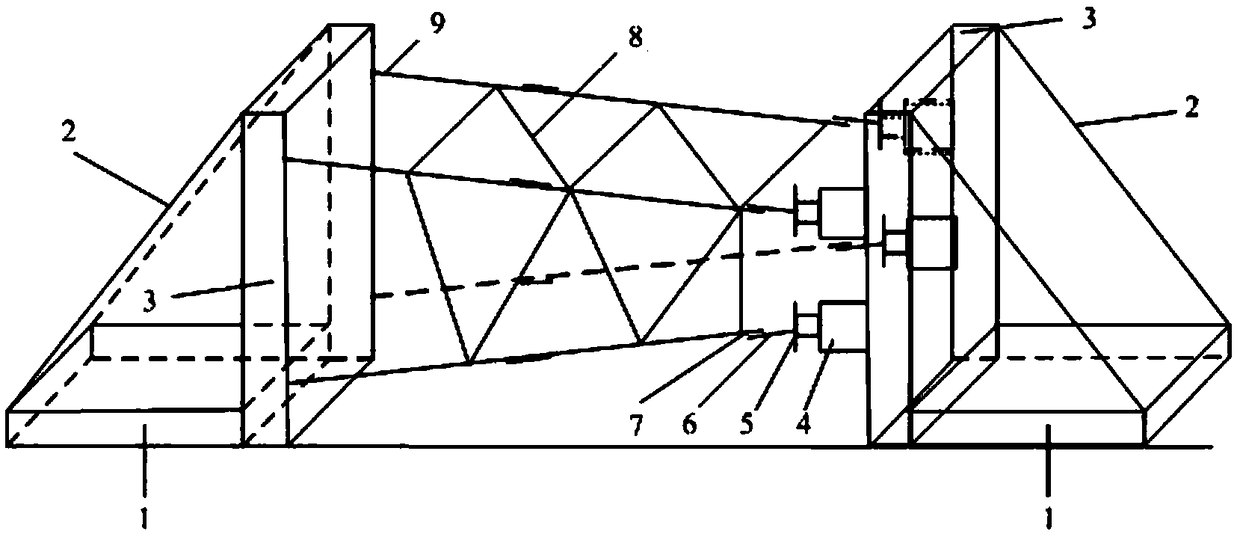

本發明公開了一種輸電鐵塔主材角鋼軸力與彎矩協調加載裝置及測量方法,涉及輸電鐵塔主材角鋼軸力與彎矩協調加載方法和裝置以及測量方法技術領域。所述裝置包括左右兩個豎直固定在地面上的反作用力墻,其中的一個反作用力墻的內側安裝有四個液壓缸,液壓缸動力輸出端上固定有剛性連接板,所述剛性連接板上固定有連接角鋼,連接角鋼分別與鐵塔模型四根主材角鋼的一端通過螺栓固定連接,鐵塔模型四根主材角鋼的另一端與另一個反作用力墻固定連接,連接角鋼與主材角鋼之間設有墊層;每根主材角鋼的兩肢上按一定規律粘貼4個應變片。所述裝置通過對主材角鋼的偏心加載,實現在輸電鐵塔主材角鋼上軸力與彎矩的協調加載。
國網吉林省電力有限公司電力科學研究院
授權發明
